Trong xây dựng dân dụng và công nghiệp, lan can và tay vịn không chỉ mang lại giá trị thẩm mỹ mà còn đóng vai trò quan trọng trong việc bảo đảm an toàn cho người sử dụng. Do đó, việc tính toán kết cấu lan can tay vịn cần được thực hiện theo đúng các tiêu chuẩn kỹ thuật do Nhà nước ban hành, đặc biệt là các Tiêu chuẩn Việt Nam (TCVN). Cùng CMC Architects tìm hiểu các quy định, công thức và giải pháp tối ưu trong thiết kế – thi công lan can, tay vịn an toàn và bền vững.
1. Vai trò của lan can và tay vịn trong công trình
Lan can và tay vịn thường được lắp đặt tại các vị trí như:
- Ban công, cầu thang, lối đi bộ trên cao
- Hành lang, sàn thao tác, mái nhà
- Các khu vực dễ xảy ra trượt ngã hoặc tai nạn
Chức năng chính là ngăn ngừa rơi ngã, hỗ trợ di chuyển, đồng thời mang đến vẻ đẹp hiện đại và sự đồng bộ trong kiến trúc.
2. Các tiêu chuẩn Việt Nam áp dụng trong tính toán lan can – tay vịn
TCVN 2737:1995 – Tải trọng và tác động
- Tải trọng ngang tác dụng lên lan can được quy định không nhỏ hơn 300 N/m (tương đương ~30kg/lm) đối với nhà ở, và 500–1000 N/m với công trình công cộng, cầu thang công nghiệp.
- Phải xét đến tải trọng tác động tĩnh và động, đặc biệt trong môi trường nhiều người qua lại.
TCVN 5574:2018 – Kết cấu bê tông và bê tông cốt thép
- Với lan can bê tông, cần tính toán khả năng chịu uốn, chịu kéo và kiểm tra độ võng.
- Chi tiết mối nối với sàn, dầm phải đảm bảo truyền lực ổn định.
TCVN 4453:1995 – Kết cấu thép trong xây dựng
- Lan can và tay vịn thép phải được thiết kế theo khả năng chịu lực – ứng suất giới hạn.
- Vật liệu thường sử dụng: thép mạ kẽm, thép không gỉ inox 304, nhôm định hình.
- Mối hàn, bu lông liên kết phải được tính toán theo liên kết chịu cắt, kéo, xoắn.
3. Nguyên tắc thiết kế kết cấu lan can – tay vịn theo TCVN
✅ Chiều cao an toàn:
- Tối thiểu 900 mm cho lan can cầu thang trong nhà
- Tối thiểu 1100 mm với ban công ngoài trời, sàn mái
✅ Khoảng cách thanh ngang – dọc:
- Khoảng cách không lớn hơn 100 mm để tránh trẻ nhỏ chui lọt
- Tránh thiết kế kiểu "thang leo" với thanh ngang liên tục gây nguy cơ leo trèo
✅ Tay vịn:
- Phải chắc chắn, dễ nắm, bề mặt mịn và không trơn trượt
- Đường kính tay vịn nên từ 30–50 mm, cách tường ít nhất 40 mm
✅ Vật liệu:
- Thép mạ kẽm nhúng nóng: bền với thời tiết, chống ăn mòn
- Inox 304: độ bền cao, sang trọng, dễ vệ sinh
- Gỗ, kính cường lực: thường dùng cho nội thất cao cấp, cần tính toán riêng biệt
4. Các bước tính toán kết cấu lan can – tay vịn
- Xác định vị trí và chức năng của lan can (nội thất, ngoài trời, công nghiệp hay dân dụng)
- Tính tải trọng ngang, tải trọng va đập và tải trọng người tác động
- Chọn vật liệu và tiết diện phù hợp với tiêu chuẩn tải trọng
- Tính toán liên kết giữa lan can và kết cấu chính (sàn, dầm, cột)
- Phân tích mô hình kết cấu bằng phần mềm (SAP2000, Etabs, Tekla)
- Kiểm tra độ võng, dao động, ứng suất tối đa, đảm bảo không vượt quá giới hạn cho phép

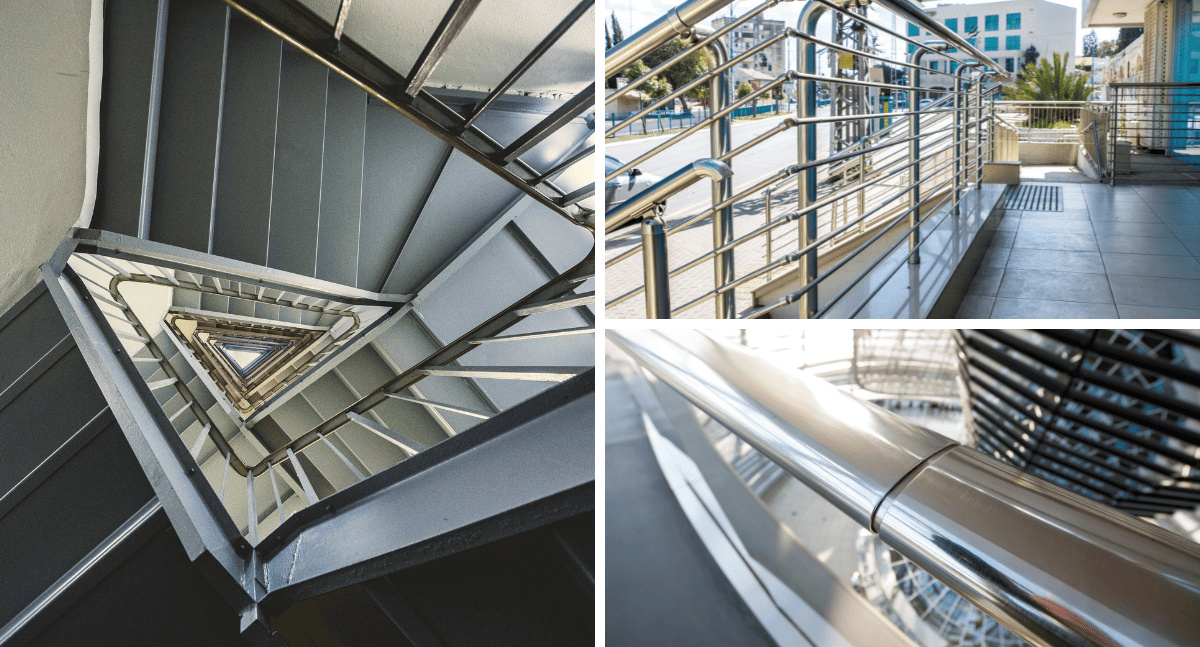

5. CMC Architects Việt Nam – Đơn vị thiết kế & thi công lan can, tay vịn uy tín
Với đội ngũ kỹ sư nhiều năm kinh nghiệm, CMC Architects chuyên cung cấp giải pháp thiết kế – sản xuất – lắp đặt lan can, tay vịn thép, inox, kính, nhôm theo yêu cầu kỹ thuật và mỹ thuật cao.
Chúng tôi cam kết:
🔧 Thiết kế đúng tiêu chuẩn TCVN, đảm bảo an toàn tuyệt đối
🏗 Gia công chính xác bằng máy CNC – công nghệ mạ kẽm nhúng nóng
🎨 Thiết kế đa dạng phong cách: hiện đại, công nghiệp, tối giản
🛠 Thi công nhanh gọn – bảo hành dài hạn
6. Liên hệ tư vấn thiết kế lan can – tay vịn chuẩn kỹ thuật
Hãy để CMC Architects Việt Nam đồng hành cùng bạn trong việc tạo nên những công trình an toàn – bền vững – thẩm mỹ cao thông qua hệ thống lan can – tay vịn chất lượng.
